CPU224I以太网,晶体管输出 (214-1AD41-0X24)

时间:2020-12-15 浏览量:19}

产品详情

集成1个PPI,1个自由通信口(FPORT),1个以太网口,内部集成MODBUS等通信协议,14DI/10DO共24个数字量I/O,程序空间16KB,数据空间108KB,6个独立的30KHz高速计数器,2路独立20KHz高速脉冲输出

订货号:CTS7 214-1AD41-0X24

规 格:CTSC-200 CPU224I, 24VDC电源,14点24V DC输入/10点晶体管输出,16KB程序,108KB数据,1个PPI,1个自由口,1个以太网口(Pulse/Dir或PTO/PWM)

概览

 订货数据:

规格参数

订货号

CTSC-200 CPU224I, 24VDC电源,14点24V DC输入/10点继电器输出,16KB程序,108KB数据,1个PPI,1个自由口,1个以太网口(Pulse/Dir或PTO/PWM)

CTS7 214-1AD41-0X24



技术参数

 技术参数

物理特性

尺寸(宽×高×深)

137×80×62mm

功耗

7W

存储器特性

程序存储器

基本12KB,可扩展至16K

数据存储器

基本8KB,可扩展至108KB

掉电保持时间(超级电容)

约112小时(典型值)

掉电保持时间(外接电池)

约200天(典型值)

常规特性

定时器总数

      1ms

      10ms

      100ms

256

4

16

236

计数器总数

256(由超级电容备份)

内存存贮器位

256(由超级电容备份)

内存存储位掉电保持时间

112小时(典型值)

时间中断

2个1ms分辨率

边沿中断

4个上升沿和/或4个下降沿

模拟电位器

2个8位分辨率

布尔量运算执行时间

0.15µs

浮点运算执行时间

8µs

时钟

内置

额定输入电压

24VDC

电源供应

本机及扩展总线+5V

+5V

+24V



1A

10mA

300mA

集成的通信功能

通讯接口

2个通信口,PORT0:PPI口,标准RS485电平,FPORT:自由口,RS485电平

PPI波特率(baud)

9.6k、19.2k和187.5k

自由口波特率(baud)

1.2k ~ 115.2k

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器



波特率为187.5时1000米,38.4k时1200米

50米

最大站点数

每段32个站,每个网络126个站

最大主站数

32

点到点(PPI主站模式)

是(NETR/NETW),共8个,2个保留

以太网通信功能

通信接口

1个标配以太网口

通信标准

符合IEEE802.3标准

传输速度

10Mbps 和100Mbps自适应

自适应交叉连接

不支持

连接到工业以太网的接口(10/100Mbps)

RJ45插座

协议类型

UDP/TCP协议

支持iNet以太网编程,支持PLC间以太网通信。

配置方式

支持上位机通过网口搜索PLC,支持网口下载系统配置。

最大连接数

每个PLC支持最多8个UDP连接,支持最多4个TCP连接。

IT连接的最大数量

8个UDP_PPI连接,其中4个主站和4个从站。

4个ModBus_TCP连接,2个主站和2个从站。

用户数据数量

最多200个字节用于TCP/IP传输。

最多240个字节用于ModBus_TCP传输。

端口

本地:1~65535

远程服务器:38000

启动时间或复位后重新启动时间

大约3秒。

指示灯

绿色RMC指示灯:亮:远程控制生效,灭:远程控制失效

绿色以太网指示灯:亮:连接,闪烁:传输;灭:未连接

每段最大电缆长度

100m

隔离

通信口隔离

I/O特性

本机数字量输入点数

14

输入类型

漏型/源型

本机数字量输出点数

10

输出类型

固态-MOSFET,源型

数字I/O映象区

256(128输入/128输出)

模拟I/O映象区

64(32输入/32输出)

允许最大扩展I/O模块数

7

最大数字量I/O配置

230DI/DO

最大模拟量I/O配置

56AI/28AO

脉冲捕捉输入

14

高速脉冲输出

PTO/PWM:2×20KHz

PTP/Speed_ctrl等指令:2×50KHz

高速计数器

    总数

    单相计数器

    两相计数器



6

6×30KHz

4×20KHz

数字量输入特性

本机集成数字量输入点数

14

输入类型

漏型/源型

额定电压

24V DC

输入电压范围

20.4~28.8V DC

浪涌电压

35V DC,持续0.5s

逻辑1信号 ( 最小)

逻辑0信号 ( 最大)

15 VDC,2.5mA

5 VDC,1mA

连接2线接近开关传感器(BERO)

允许的漏电流(最大)





1mA

输入滤波

可配置,支持0.2ms,0.4ms,0.8ms,1.6ms,3.2ms,6.4ms,12.8ms,默认为6.4ms

隔离(现场与逻辑)

隔离组

500V AC,1分钟
见接线图

同时接通的输入

14

最大电缆长度

屏蔽

非屏蔽

500米(标准输入)

50米(高速计数器输入)

300米(标准输入)

数字量输出特性

本机集成数字量输出点数

10

输出类型

固态-MOSFET,源型

输出额定电压

DC:24V

输出电压范围

20.4~28.8V DC

逻辑1(最小)

20V DC

逻辑0(最大)

0.1V DC,10KΩ负载

输出电流(最大)

0.75A

每个公共端电流

最大6A

输出漏电流(最大)

10uA

浪涌电流

8A,100ms

灯负载

5W

接触电阻

典型值0.3Ω,最大0.6Ω

输出延迟

断开到接通:2us(Q0.0, Q0.1),---15us(其它)

接通到断开:10us(Q0.0, Q0.1),---130us(其它)

脉冲频率(最大)

PTO/PWM:2×20KHz(Q0.0,Q0.1)

PTP/Speed_ctrl等指令:2×50KHz

同时输出点数

10

两个输出并联

支持同组内两个输出并联

隔离

现场到逻辑



500V AC,持续1min

最大电缆长度

屏蔽

非屏蔽



500米

150米

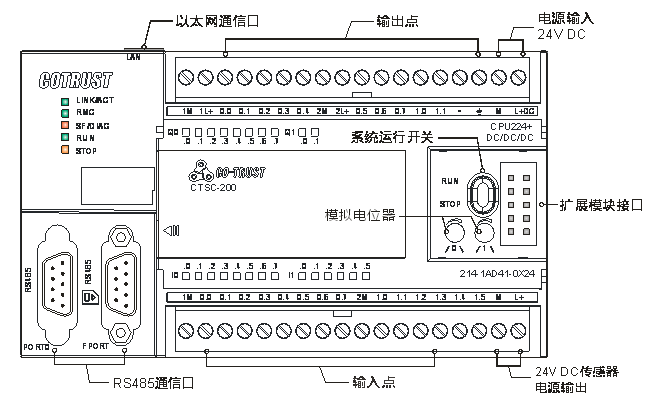

典型应用

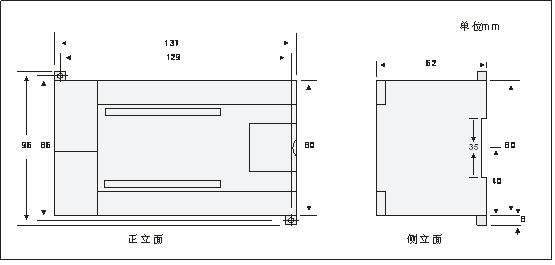

安装规格

以太网通信口

RJ45通信口

位号

信号

信号定义



1

TX+

数据发送正端

2

TX-

数据发送负端

3

RX+

数据接收正端

4

TERM

--

5

TERM

--

6

RX-

数据接收负端

7

TERM

--

8

TERM

--


RS485通信口

连接器

插针号

FPORT(RS485)

PORT0(RS485)



1

机壳接地

机壳接地

2

+24V地

+24V地

3

RS485信号B

RS485信号B

4

发送申请

发送申请

5

+5V地

+5V地

6

+5V,100Ω

+5V,100Ω

7

+24V

+24V

8

RS485信号A

RS485信号A

9

NC

NC

连接器外壳

机壳接地

机壳接地
