TP07以太网触摸屏(T07-CH030)

时间:2020-12-16 浏览量:20}

产品详情

Copanel TP07触摸操作面板,7.0寸,800×480,TFT真彩,2RS485,256K色,真彩色数字屏

订货号:CTS6 T07-CH020

规 格:7.0英寸,800*480,TFT真彩,双通讯口

概览

 订货数据

产品数据 定货号
7.0寸触摸屏,真彩LCD-TFT,分辨率800x480,256k色,2个RS485口,2个USB口,1个以太网口 CTS6 T07-CH030



技术参数

 技术规格

规格项目

TP07





类型

7英寸

分辨率(宽×高,象素)

800 ×480

色度

256K色(彩色)

亮度(CD/㎡)

350

视觉度(上下左右)

50/60/70/70

背光灯

LED

背光灯的平均亮度寿命(25℃)

50000小时(典型值)

重量

2.0KG

安装角度

垂直

接口

RS485/USB/LAN

(SD卡、CAN预留

变量

项目中的变量数目

2048





报警

报警类别的数目

32

离散量报警的数目

3000

模拟量报警的数目

200

报警的长度(字符数)

50





画面

画面数目

100

每个画面的域数目

200

每个画面的变量数目

100

每个画面的复杂对象的数目

5



配方

配方的数目

100

每个配方中的元素数目

500

每个配方的数据记录数目

200

记录

记录数

20

每条记录中的条目数

5,000,000

趋势

趋势数目

300



文本图形列表

文本列表的数目

400

图形列表的数目

500

所有列表的数目

500

每个文本或图形列表的条数目

256

图形对象的数目

1000

用户管理

用户组

50

授权

32

用户个数

50

项目文件大小

10MB

可组态的系统键

在线连接(同时)

485: 8/Ethernet: 32

在线语言(同时)

字体

宋体

帮助系统

任务计划(计时功能)

附加功能





软件设置

触摸屏校准设置

触摸屏作反馈声使能设置

LED背光灯开关使能设置

实时时钟(RTC)设置

系统版本信息显示项


通用规格

触摸面板

类型

4线电阻式

透明度

80%以上

响应速度

10ms以内

寿命

100万次以上

音频输出

触摸面板操作

有音频反馈

通讯

PORT0/PORT1:

9针母头,RS485(连接PLC)

PPI/MPI(支持32个从站)SIMATIC S7 200/CO-TRUST CTSC100/200SIMATIC S7 300CO-TRUST CTH300Modicon MODBUSOmron FinslinkOmron Hostlink/MultilinkMitsubishi Protocol 4Mitsubishi FXPanasonic MewtocolDelta DVPLS MASTER-K CnetFatek FBsBRIGHTEK Micro Printer

<备注> 其中PORT0支持PPI/MPI协议其余协议PORT0PORT1支持

USB 主

P0,主设备接口,连接U/键盘/鼠标



USB 从

P1,从设备接口,连接PC,下载工程等

RJ45以太网口

接口数量

1路以太网通讯

连接PC/PLC/Router

通讯协议

MODBUS TCP/IP、UDP PPI

波特率

10/100M自适应

最长通讯线长度

100m直连

站点

MODBUS TCP/IP支持32个从站,UDP PPI支持32个从站

隔离

电源

工作电压

9VDC~28VDC

额定电压

24VDC

额定电流

0.25A

机械尺寸

前面板(长X宽 mm)

214×156

开孔(长X宽 mm)

192×138

环境条件

工作温度

0~50

运输、储存温度

-15~65

湿度

10%~90%,无结露

正弦振动

10 to 50Hz(3轴线方向,2G30分钟)

包装跌落

1M高度,自由跌落



典型应用
安装规格

  硬件接口介绍

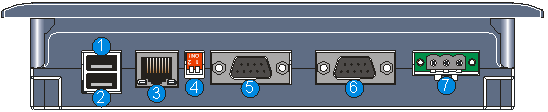

1) TP07、TP10以太网HMI的接口示意图如下:



①  USB P0:主设备接口,连接USB从设备,如U盘、USB打印机、鼠标等。

②  USB P1:从设备接口,连接PC,支持工程文件下载、数据保存。

③  EtherNET通讯口:支持工程文件下载、以太网通讯等。

④  SW拨码开关(1→PORT1,2→PORT0):用于选择是否使用本机内部自带的RS485终端电阻进行匹配。

⑤  RS485通讯口(PORT0):支持多种通讯协议(PPI/MPI、MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASKTER-K Cnet)。

⑥  RS485通讯口(PORT1):支持多种通讯协议(MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASTER-K Cnet)。

⑦  电源接口:24VDC电源接口。

以太网HMI可通过USB端口1和以太网口进行下载操作。使用的USB下载线两端均为扁平接口,都可以连接PC或HMI下载口,请参见USB下载线示意图1。







RS485通信口

针脚号

PORT1信号

PORT0信号



1

大地

大地

2

-

-

3

RS485 D1+

RS485 D1+

4

-

-

5

0V DC

0V DC

6

+5V DC

+5V DC

7

24V DC

24V DC

8

RS485 D1-

RS485 D1-

9

-

-







以下分别是TP07/TP10的安装方式:



各款产品的安装尺寸图如下所示





样本/手册/软件



类型 名称 下载
选型手册 PLC&HMI产品选型手册
用户手册 《Copanel_HMI系统使用手册》
使用软件 MagicWorks HMI软件
