10.4寸触摸屏，真彩LCD-TFT，分辨率800x600,256k色，2个RS485口，2个USB口，1个以太网口
订货号：CTS6 T10-CH030
规 格：10.4寸触摸屏，真彩LCD-TFT，分辨率800x600,256k色，2个RS485口，2个USB口，1个以太网口
- 概览
-
订货数据
产品数据 定货号 10.4寸触摸屏，真彩LCD-TFT，分辨率800x600,256k色，2个RS485口，2个USB口，1个以太网口 CTS6 T10-CH030
- 技术参数
-
技术规格
规格项目
TP10
显
示
屏
类型
10.4英寸
分辨率（宽×高，象素）
800 ×600
色度
26万色（彩色）
亮度（CD/㎡）
350
视觉度（上下左右）
50/60/75/75
背光灯
LED
背光灯的平均亮度寿命（25℃）
20000小时（典型值）
重量
2.0KG
安装角度
垂直
接口
RS485/USB/LAN
（SD卡、CAN预留）
变量
项目中的变量数目
2048
报警
报警类别的数目
32
离散量报警的数目
3000
模拟量报警的数目
200
报警的长度（字符数）
50
画面
画面数目
100
每个画面的域数目
200
每个画面的变量数目
100
每个画面的复杂对象的数目
5
配方
配方的数目
100
每个配方中的元素数目
500
每个配方的数据记录数目
200
记录
记录数
20
每条记录中的条目数
5，000，000
趋势
趋势数目
300
文本图形列表
文本列表的数目
400
图形列表的数目
500
所有列表的数目
500
每个文本或图形列表的条数目
256
图形对象的数目
1000
用户管理
用户组
50
授权
32
用户个数
50
项目文件大小
10MB
可组态的系统键
无
在线连接（同时）
485: 8/Ethernet: 32
在线语言（同时）
有
字体
宋体
帮助系统
有
任务计划（计时功能）
有
附加功能
无
软件设置
触摸屏校准设置
触摸屏作反馈声使能设置
LED背光灯开关使能设置
实时时钟(RTC)设置
系统版本信息显示项
通用规格触摸面板
类型
4线电阻式
透明度
80%以上
响应速度
10ms以内
寿命
100万次以上
音频输出
触摸面板操作
有音频反馈
通讯
PORT0/PORT1:
9针母头，RS485(连接PLC)
PPI/MPI(支持32个从站)、SIMATIC S7 200/CO-TRUST CTSC100/200、SIMATIC S7 300、CO-TRUST CTH300、Modicon MODBUS、Omron Finslink、Omron Hostlink/Multilink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、LS MASTER-K Cnet、Fatek FBs、BRIGHTEK Micro Printer
<备注> 其中仅PORT0支持PPI/MPI协议，其余协议PORT0和PORT1均支持。
USB 主
P0，主设备接口，连接U盘/键盘/鼠标
USB 从
P1，从设备接口，连接PC，下载工程等
RJ45以太网口
接口数量
1路以太网通讯
连接PC/PLC/Router
通讯协议
MODBUS TCP/IP、UDP PPI
波特率
10/100M自适应
最长通讯线长度
100m直连
站点
MODBUS TCP/IP支持32个从站，UDP PPI支持32个从站
隔离
无
电源
工作电压
9VDC~28VDC
额定电压
24VDC
额定电流
0.3A
机械尺寸
前面板（长X宽 mm）
290×222
开孔（长X宽 mm）
259×201
环境条件
工作温度
0℃~50℃
运输、储存温度
-15℃~65℃
湿度
10%~90%，无结露
正弦振动
10 to 50Hz(3轴线方向，2G，30分钟)
包装跌落
1M高度,自由跌落
- 典型应用
- 安装规格
-
硬件接口介绍

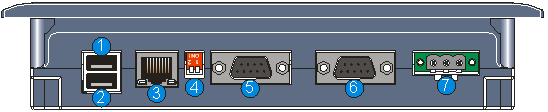

1） TP07、TP10以太网HMI的接口示意图如下：
① USB P0：主设备接口，连接USB从设备，如U盘、USB打印机、鼠标等。
② USB P1：从设备接口，连接PC，支持工程文件下载、数据保存。
③ EtherNET通讯口：支持工程文件下载、以太网通讯等。
④ SW拨码开关(1→PORT1，2→PORT0)：用于选择是否使用本机内部自带的RS485终端电阻进行匹配。
⑤ RS485通讯口(PORT0)：支持多种通讯协议(PPI/MPI、MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASKTER-K Cnet)。
⑥ RS485通讯口(PORT1)：支持多种通讯协议(MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASTER-K Cnet)。
⑦ 电源接口：24VDC电源接口。
以太网HMI可通过USB端口1和以太网口进行下载操作。使用的USB下载线两端均为扁平接口，都可以连接PC或HMI下载口，请参见USB下载线示意图1。
RS485通信口
针脚号
PORT1信号
PORT0信号
1
大地
大地
2
-
-
3
RS485 D1+
RS485 D1+
4
-
-
5
0V DC
0V DC
6
+5V DC
+5V DC
7
24V DC
24V DC
8
RS485 D1-
RS485 D1-
9
-
-

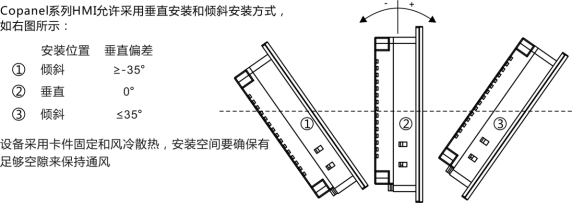

以下分别是TP07/TP10的安装方式：
各款产品的安装尺寸图如下所示
